توضیحات

 محافظ ولتاژ تک فاز دیجیتال شیواامواج با بهره گیری از تکنولوژی روز دنیا و استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات برق شبکه تک فاز و برای استفاده در کلیه مراکز صنعتی و خانگی طراحی و ساخته شده است.

ویژگی های این دستگاه

• قابلیت تنظیم ولتاژ شبکه، خطاها و پیغام های تنظیمی

• حفاظت در برابر افزایش یا کاهش ولتاژ

• نشانگر

 • REL: وصل رله

• D: تأخیر در وصل یا قطع

• F: خطای افزایش یا کاهش ولتاژ

• قابلیت تنظیم مقادیر OVER و UNDER

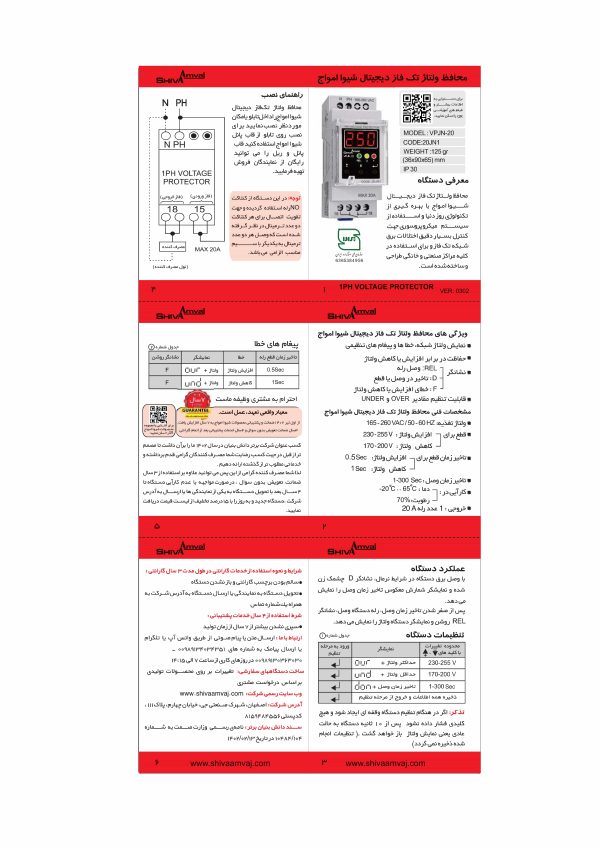

راهنمای نصب

 ابتدا دستگاه را در داخل تابلو روی ریل نصب نمائید. چنانچه محل فاقد ریل بود از ریل داخل جعبه استفاده نمایید.(برای نصب روی تابلو از قاب پنل شیوا امواج استفاده نمایید.)

توجه:  در  این دستگاه از کنتاکت NO رله استفاده گردیده و جهت تقویت اتصال برای هر کنتاکت دو عدد ترمینال در نظر گرفته شده است که وصل هر دو عدد ترمینال به یکدیگر با سیم مناسب الزامی می باشد.
